Relé je napájané napätím 230 V AC/DC s frekvenciou 50/60 Hz. Má jeden spínací kontakt s menovitým prúdom 16 A pre 250 V AC a 24 V DC. Maximálny zaťažovací výkon je 4000 VA.

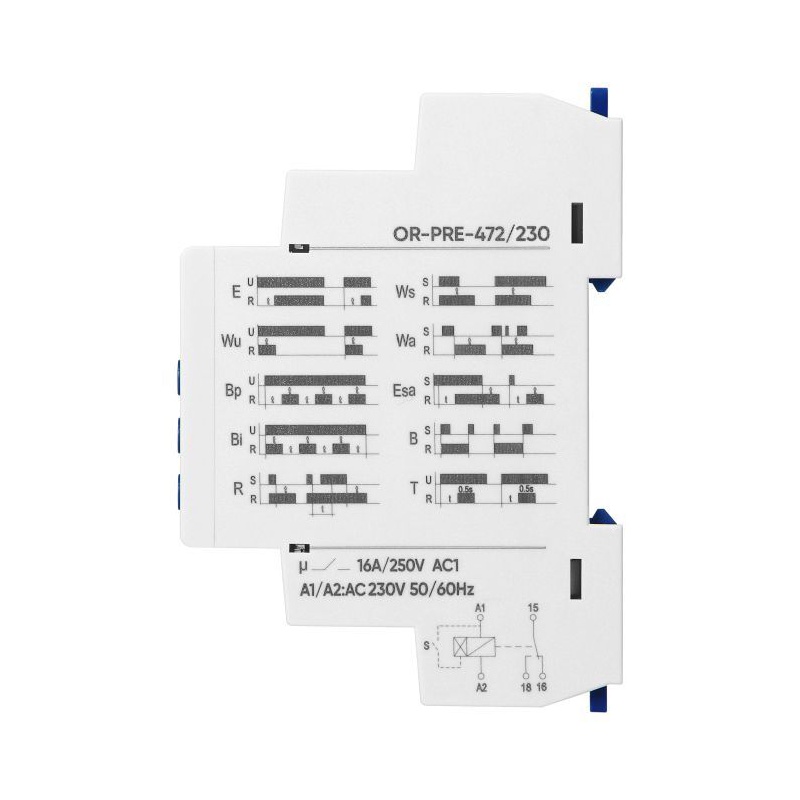

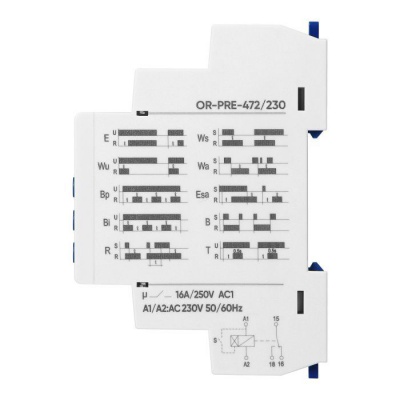

Zariadenie má až 10 funkcií:
Oneskorenie zapnutia (E)
Zapnutie na nastavený interval (Wu),
Symetrická cyklická prevádzka s prestávkou (Bp),
Symetrická cyklická prevádzka s impulzom (Bi),
Oneskorenie vypnutia ovládacím kontaktom S (R),
Jednorazový impulz na nastavený interval spustený zatvorením ovládacieho kontaktu S (Ws),
Zapnutie na nastavený interval spustený ovládacím kontaktom S (Wa),
Oneskorenie zapnutia a vypnutia ovládacím kontaktom S (Esa),
Cyklická prevádzka riadená zatvorením ovládacieho kontaktu S (B),
Generovanie 0,5 s impulzu po intervale T (T).
Relé má tiež základnú funkciu ZAP/VYP - môže byť trvalo zapnuté alebo vypnuté.

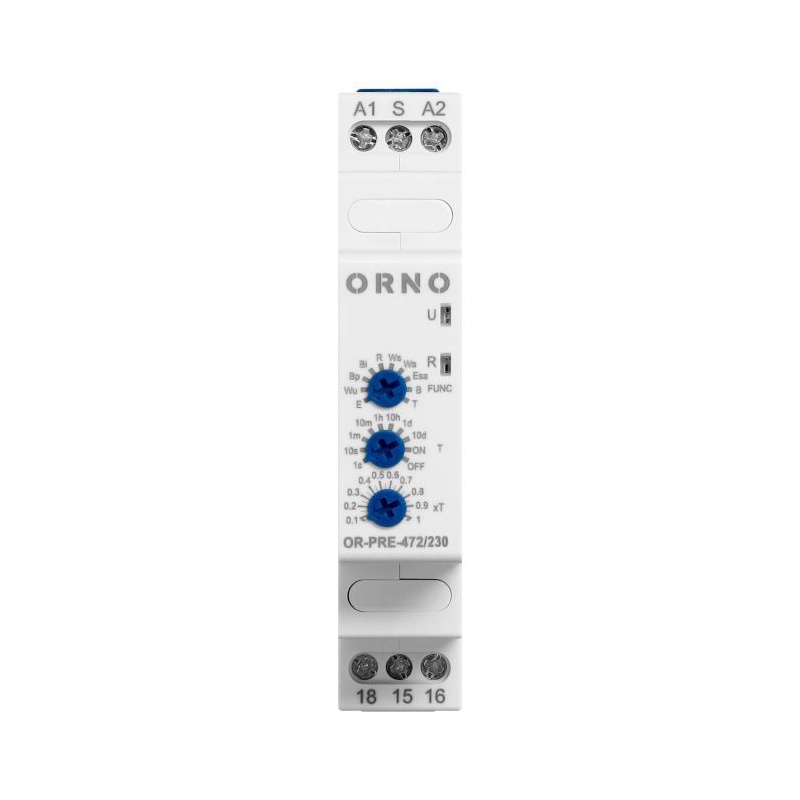

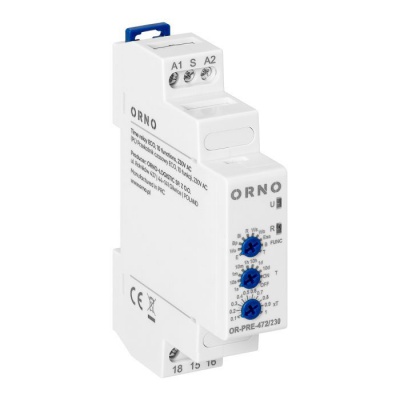

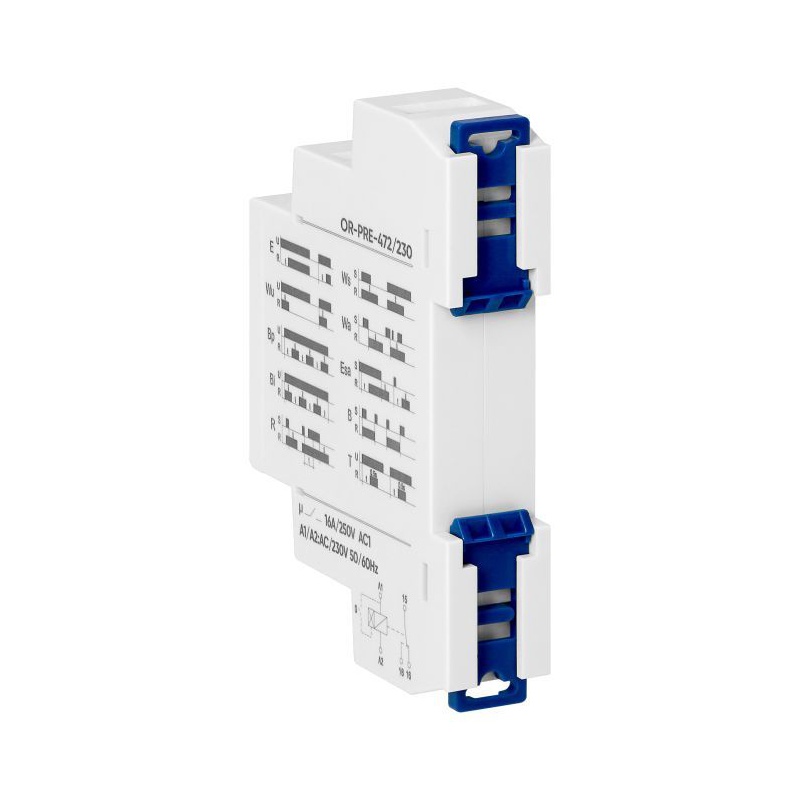

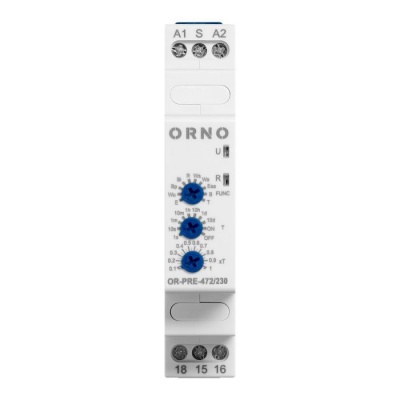

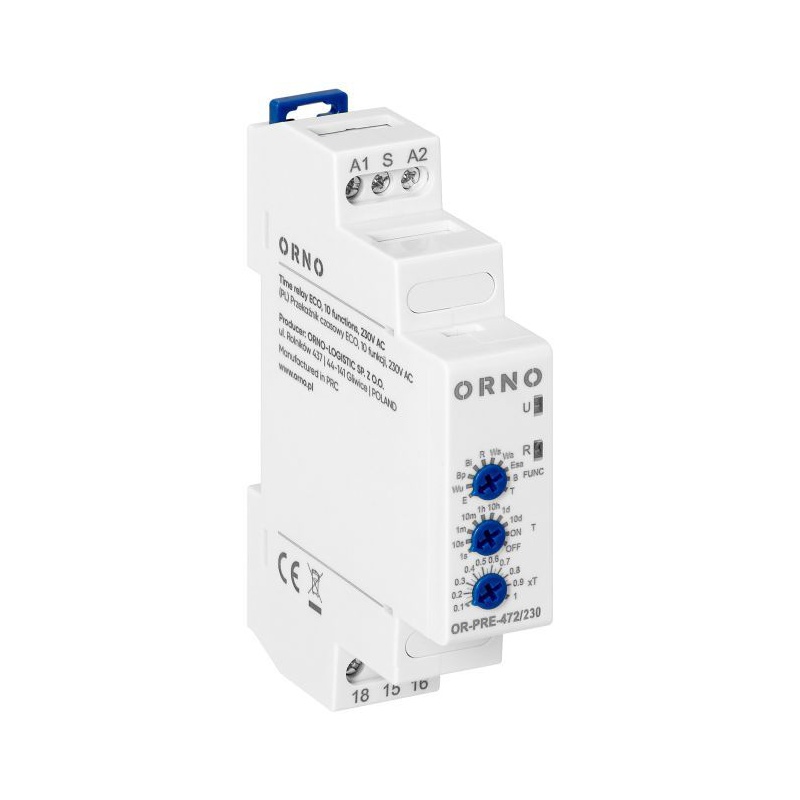

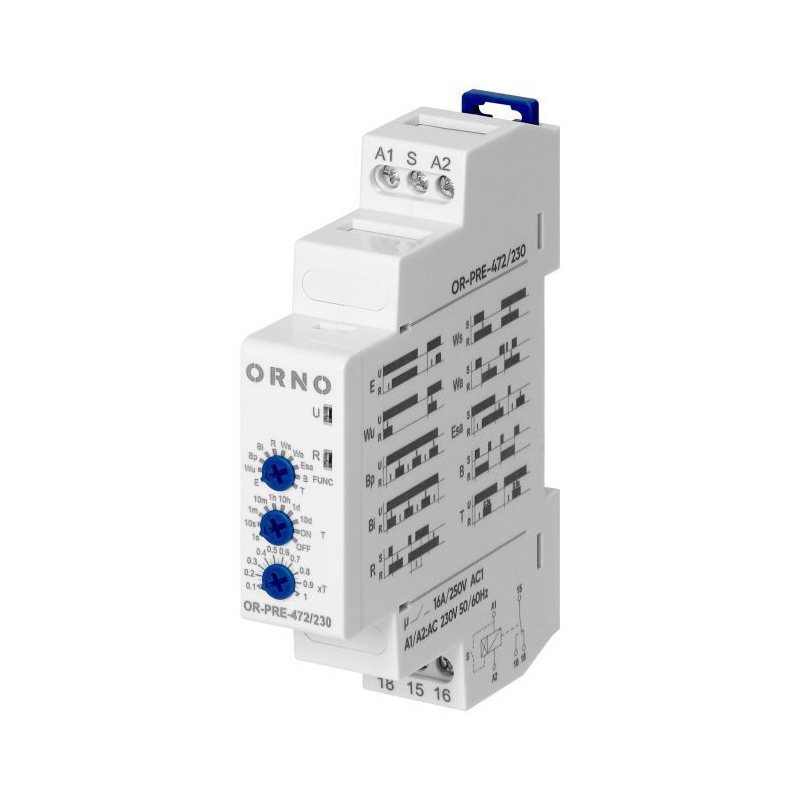

Je určené na montáž na 35 mm DIN lištu v ľubovoľnej polohe pomocou dvoch západiek - hornej a spodnej. Jednotka má svorky pre vodiče do 2,5 mm2.
Kompaktné rozmery 65x18x90 mm a šírka jedného modulu zabezpečujú pohodlnú inštaláciu a úsporu miesta v rozvádzači.
Výrobok spĺňa normy EN/IEC 60529.
Technická špecifikácia:
Spôsob montáže: DIN lišta
Šírka v počte modulárnych rozstupov: 1
Počet prepínačov: 1
Riadiace napätie: 230V
Typ riadiaceho napätia: AC/DC
Napätie riadenia frekvencie: 50/60Hz
Menovitý spínací prúd pri 250 V AC 16A
Menovité zaťaženie 24 V DC: 16A
Maximálny výkon: 4000VA
Maximálna frekvencia pripojenia: 600 cyklov/h
Rozsah pracovného napätia: 0,9 – 1,1 Un
Elektrická životnosť: > 0,5 x 10^5
Pripojovací vodiče: 2,5 mm2
Počet a typ kontaktov: 1P
Typ materiálu: AgSnO2
Relatívna vlhkosť: 85%
Trieda horľavosti krytu UL94: V0
Skladovacia teplota: -40°C až +70°C
Prevádzková teplota: -20?~+50?
Výška: 65 mm
Šírka: 17,8 mm
Hĺbka: 90 mm
Normy: EN/IEC 60529
Ochrana proti vniknutiu: IP20
Počet programov: 10
